Какие конструкции входят в понятие структурного остекления фасадов и чем они отличаются друг от друга
Под структурным остеклением фасадов понимают системы, в которых элементы стекла фиксируются с минимально заметными или полностью скрытыми несущими элементами, обеспечивая монолитный визуальный эффект и однородную плоскость фасада. К классическим конструкциям относятся:
1. Шпренгельные и точечные крепления (bolt‑fixing) с точечными скобами и болтами, когда стекла держатся на нержавеющих стяжках и фланцах;
2. Стержневые и тросовые системы с использованием металлических стержней и тросов, воспринимающих растягивающие нагрузки;
3. Безрамные системы типа structural glazing, где стеклопакеты приклеиваются к алюминиевым или стальным профилям при помощи структурного герметика;
4. Поясные и стоечно‑ригельные конструкции, адаптированные к скрытому креплению стекла с минимальными видимыми швами. Каждая конфигурация имеет свои конструкционные особенности: способ передачи нагрузок на несущую конструкцию, допустимую площадь одного элемента стекла, требования к уплотнениям и герметизации, возможность замены отдельных секций и пожаробезопасность. При проектировании учитываются ветровые и снеговые нагрузки, температурные деформации, усадка здания, динамические воздействия (включая сейсмику), а также эксплуатационные требования: доступ для мойки, ремонт и демонтаж элементов. Наша практика, охватывающая проекты в Саратове и соседних районах, показывает, что выбор конкретной системы определяется сочетанием архитектурного замысла, требований по светопропусканию и энергосбережению, а также стоимостью владения на протяжении эксплуатационного срока. Компания ВЫСОТНИК-Срт работает с 2013 года и выполняет комплексный инжиниринг: подбор системы, расчеты узлов, изготовление крепежа и монтаж с предоставлением технической документации и схем узлов. При этом возможна поставка конструкции «под ключ» с индивидуальной оптимизацией стоимости и скидкой при заказе услуги под ключ от 10 процентов
Какие типы стекол и стеклопакетов применяют в структурном остеклении и по каким критериям их выбирают
Выбор стекла для структурного остекления фасадов определяется комплексом требований: светопропускание, теплоизоляция, акустика, безопасность при разрушении, светозащита и внешняя эстетика. Основные типы стекла: монолитное каленое стекло (tempered), закаленное и термоупрочненное ламинированное стекло (safety laminated), многослойные стеклопакеты с теплосберегающим (Low‑E) покрытием и аргоном между стеклами, солнечно‑контролирующие стекла с тонировкой или селективными покрытиями. При выборе учитывают следующие критерии:
1. Механические нагрузки: ветровая нагрузка, собственный вес, точечные нагрузки от креплений;
2. Теплотехнические показатели: коэффициент теплопередачи Ug стеклопакета, влияние на энергопотребление здания;
3. Безопасность: использование каленого или ламинированного стекла в наружных фасадах для предотвращения травм при разрушении;
4. Акустические свойства: потребуется ли повышение шумоизоляции в близости транспортных магистралей;
5. Оптические свойства: светопропускание, цветовой оттенок, отражающая способность;
6. Огнезащита: при необходимости используются специальные огнестойкие стекла и конструкции. Технический расчет включает проверку на прогиб при ветровых нагрузках, оценку изгибных напряжений и расчет на статическую устойчивость точек крепления. В проектах, реализованных нами в пределах Саратовская область, часто применяются стеклопакеты с комбинированными функциями: ламинированное внешнее полотно для безопасности, внутри — энергосберегающий пакет с аргоном, и селективное покрытие для снижения перегрева летом. Также важен выбор герметиков и адгезивов: структурное крепление часто предполагает использование силиконовых или полиуретановых структурных герметиков, стойких к ультрафиолету и циклическим температурным перепадам. Отдельно выделяется контроль качества граничного слоя между стеклом и несущими элементами, а также испытания на термоустойчивость и ударную прочность, которые мы проводим до отгрузки изделий на объект. Для расчета стоимости и подбора комплектующих ориентировочная цена начинается от 9721.
Какие расчетные и нормативные требования необходимо учитывать при проектировании структурного остекления фасадов
Проектирование структурного остекления фасадов подчиняется набору нормативов, технических регламентов и правил, включающих требования по статике, ветровым и снеговым нагрузкам, температурным деформациям, безопасности и огнезащите. В расчетах обязательно учитывают: нормативные ветровые нагрузки для региона расположения здания, снеговые нагрузки на горизонтальные элементы, температурные коэффициенты расширения материалов, длительные и кратковременные нагрузки, динамические воздействия (включая вибрацию от близких транспортных магистралей), а также возможные аварийные сценарии. Технические этапы включают:
1. Статический расчёт стеклянных панелей и узлов крепления с учетом коэффициентов надежности и допускаемых напряжений материалов;
2. Анализ деформаций фасадной конструкции и сопряжения с несущей конструкций здания, включая смещения, усадку и температурные перемещения;
3. Проверку на устойчивость к ветровым колебаниям, включая расчёт резонансных частот при больших литых стеклянных панелях;
4. Определение требований к уплотнениям и герметикам для обеспечения водо- и воздухоизоляции при различном давлении и температуре;
5. Соответствие требованиям пожарной безопасности и эвакуации, при необходимости применение специальных противопожарных стекол и разделительных элементов. Проектная документация должна включать рабочие чертежи узлов крепления, спецификацию материалов, инструкции по монтажу и техническое заключение о соответствии нормативам. Мы выполняем такие расчеты с использованием специализированных программ и лабораторных испытаний, а также оформляем пакет документов для согласования в контролирующих органах. Для проектов, реализованных нашей бригадой, в которых принимали участие специалисты из Саратова, мы обеспечиваем полную прослеживаемость поставляемых материалов и сертификатов качества. Это позволяет минимизировать риски появления дефектов в процессе эксплуатации и продлить срок службы фасада при соблюдении регламентированных требований.
Какие решения и узлы применяют для обеспечения герметичности, отвода воды и компенсации температурных деформаций в структурных фасадах
Организация герметичности и дренажа, а также компенсация температурных деформаций — ключевые элементы долговечности структурного остекления. Решения включают последовательность инженерных мер: грамотный выбор и расположение уплотнительных слоев, системы отведения воды, эластичных швов и компенсаторов. Основные подходы:
1. Многоуровневая система уплотнений: наружный силиконовый или полимерный декоративный шов, промежуточный внутренний уплотнитель из эластичного EPDM или термостойкого каучука, и внутренний холодный шов для контроля диффузии;
2. Дренаж и вентиляционные каналы: проектируются профили с интегрированными дренажными отверстиями и трапами для отвода дождевой воды и конденсата к напольным трапам или в систему ливневой канализации;
3. Компенсация температурных деформаций: узлы крепления предусматривают свободу перемещения стеклянных полотен относительно несущих элементов (скользящие опоры, соосные болты, термокомпенсационные прокладки), использование гибких структурных адгезивов и эластичных прокладок;
4. Защита кромок стекла и торцевых швов: применение специальных лакирующих и герметизирующих составов, а также металлизированных капиллярных барьеров;
5. Контроль диффузии и вентиляция пустот: для снижения риска запотевания стеклопакетов применяют осушающие каналы и вентиляционные продухи. На стадии проектирования мы моделируем поведение узлов при циклических колебаниях температур и ветра, выполняем гидроиспытания опытных секций и лабораторные испытания на стойкость герметиков к УФ‑излучению и старению. В эксплуатационный пакет включены инструкции по техническому обслуживанию: периодические проверки уплотнений, очистка дренажных каналов, контроль состояния адгезивных швов. В рамках проектов в Саратов мы также отрабатываем схему быстрого демонтажа повреждённых панелей без нарушения общей герметизации, что сокращает время ремонта и снижает риски вторичных повреждений.

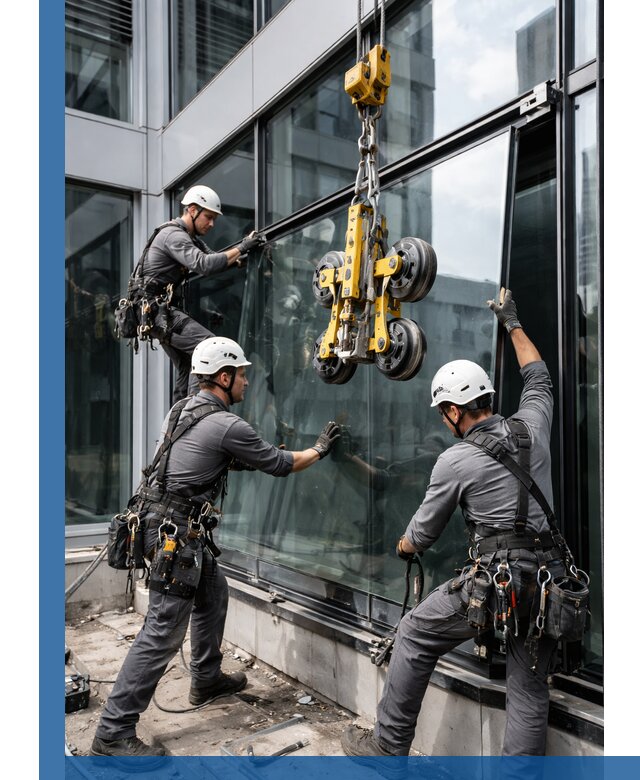

Как организуется монтаж структурного остекления на объекте и какие мероприятия по контролю качества выполняются при установке
Монтаж структурного остекления — сложный технологический процесс, требующий синхронизации проектных решений, производственных изготовлений и строительной логистики. Организация работ включает несколько последовательных этапов: подготовка проёмов и несущих элементов, установка анкерных и монтажных планок, монтаж каркаса или точек крепления, подгонка и фиксация стеклопакетов, герметизация швов и проведение испытаний. Ключевые мероприятия по обеспечению качества на объекте:
1. Предмонтажная проверка: контроль геометрии проёмов, вертикальности и плоскостности несущей стены, проверка анкерных креплений и их соответствия проектной схеме;
2. Пошаговый монтаж с использованием регламентированных технологических карт и средств определения положения (лазерные нивелиры, тахеометры), фиксация допусков по смещению и зазорам;
3. Контроль состояния и сертификатов всех материалов: стекла, герметиков, крепёжных элементов и уплотнений;
4. Приклеивание и структурная фиксация при строгом соблюдении температурного режима и очистки поверхностей, проведение контрольных адгезионных испытаний на выборочных узлах;
5. Гидроизоляционные и фунциональные испытания: проверка на водо- и воздухо‑проницаемость, испытание на ветровую герметичность и проверка дренажных каналов;
6. Оформление исполнительной документации: акты скрытых работ, протоколы испытаний, паспорта на узлы и инструкции по эксплуатации. Наша бригада действует по заранее согласованному графику, взаимодействует с подразделениями заказчика и при необходимости направляет специалистов в Саратове и прилегающие территории для выполнения монтажных работ. Мы ведём гарантийный и постгарантийный сервис, предоставляем консультации по технической эксплуатации и рекомендуем график обслуживаний в соответствии с режимом работы объекта. По всем вопросам оформления коммерческих предложений отправьте запрос КП Федору Алексеевичу или свяжитесь по телефону +7 931 26-48-36 в рабочее время. Мы работаем Пн1-Пт 09-18 Сб-Вс вых. и готовы адаптировать сроки под строительные графики заказчика. С 2013 года по 2026 вополнено более 3223 заказов, что подтверждает нашу квалификацию и опыт в реализации сложных фасадных систем.
